Assi automatico di Yaskawa ES165D sei che trattano impilando il carico 165kg del robot

Assi automatico di Yaskawa ES165D sei che trattano impilando il carico 165kg del robot

Sei assi che trattano impilando robot

Yaskawa che tratta impilando robot

Il carico 165kg ha utilizzato i robot di YASKAWA

Marca:

YASKAWA Robots

Numero di modello:

ES165D

Contattaci
Chiedi un preventivo
Dettagli del prodotto
Tipo:
ES165D
Portata massima:
2650mm
Carico utile nominale:
165 chilogrammi
Numero delle asce:
6
Posizione di montaggio:
Pavimento, soffitto
Posizionamento della ripetibilità:
±0.2 millimetro
REGOLATORE:
DX100
Massachussets approssimativo:
1.100 chilogrammi
Consumo di energia:
5 KVA
Termini di pagamento e di spedizione
Quantità di ordine minimo
1
Imballaggi particolari
Scatola di legno
Tempi di consegna
giorno 3-7Work
Termini di pagamento
D/A, L/C, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione
1000 insiemi
Descrizione del prodotto

Assi completamente automatico del robot ES165D di Yaskawa sei che trattano e che impilano estensione 2650mm del braccio del carico 165kg del robot



Tipo ES165D
Portata massima 2650 millimetri
Carico utile stimato 165 chilogrammi
Portata verticale 3.372 millimetri
Freni Tutte le asce
Numero delle asce 6
Posizione di montaggio Pavimento, soffitto
Posizionamento della ripetibilità ±0.2mm
Regolatore DX100
Peso (a parte il regolatore), approssimativamente 1100 chilogrammi
Classificazione di protezione IP 65
Consumo di energia 5 KVA
Cavo interno dell'ingresso/uscita dell'utente 18 conduttori + terra
Linea aerea interna dell'utente 1-3/8» collegamento della pinta

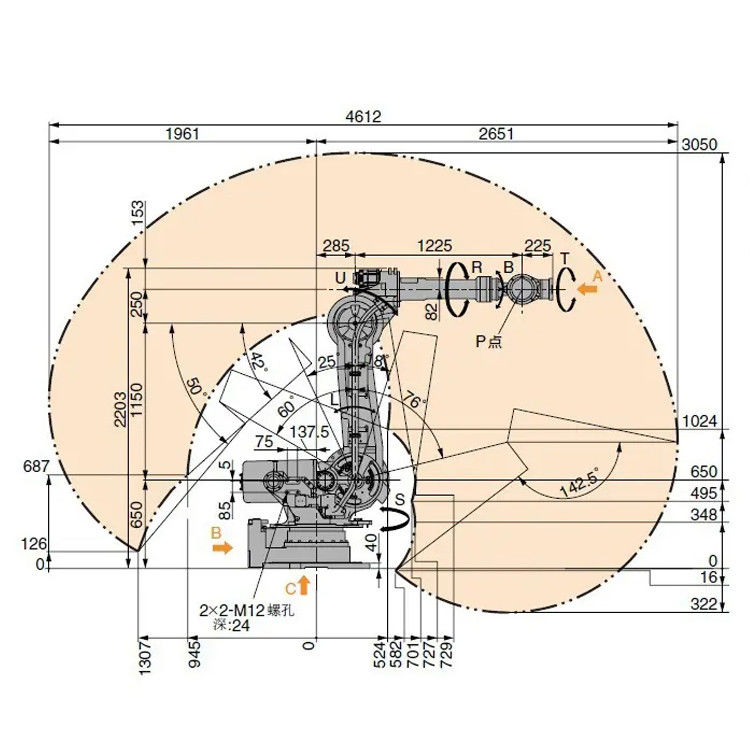

Massimo
MotionRange
S-asse (girare/spazzata) ±180°
L-asse (avambraccio) +7°/-60°
U-asse (braccio) +230°/-142.5°
R-asse (rotolo del polso) ±360°
B-asse (curvatura/passo/deviazione della rotta) ±130°
Taxi (torsione del polso) ±360°
Massimo
Velocità
S-asse 110°/S
L-asse 110°/S
U-asse 110°/S
R-asse 175°/S
B-asse 150°/S
Taxi 240°/S

Il robot ES165D di Yaskawa è un robot cartesiano ad alto rendimento del sistema di coordinate, che è caratterizzato da alta precisione, da alta efficienza, dall'alta affidabilità, dalla forte flessibilità e dalla manutenzione facile. Può completare facilmente le varie mansioni ad alta intensità ed ha vaste prospettive dell'applicazione.
1. alta precisione: Il robot ES165D di Yaskawa adotta un riduttore di alta precisione, raggiungendo l'accuratezza estremamente alta di moto e la prestazione stabile di moto.
2. prestazione efficiente: Il robot ES165D di Yaskawa ha capacità di carico efficiente e può completare facilmente le varie mansioni ad alta resistenza.
3. alta affidabilità: Il robot ES165D di Yaskawa usa le componenti ben note di marca, che hanno l'alta affidabilità, l'incidenza guasti bassa e tempo di impiego lungo.
4. forte flessibilità: Il robot ES165D di Yaskawa ha forte flessibilità e può adattarsi ai vari scenari e requisiti complessi di lavoro.
5. facile mantenere: Il robot ES165D di Yaskawa ha la caratteristica di manutenzione facile, che può risolvere rapidamente gli errori e ridurre i costi di mantenimento.
In una parola, il robot ES165D di Yaskawa presenta i vantaggi di alta precisione, di alta efficienza, di alta affidabilità, di forte flessibilità e di manutenzione facile. È un robot cartesiano molto affidabile ed efficiente del sistema di coordinate.

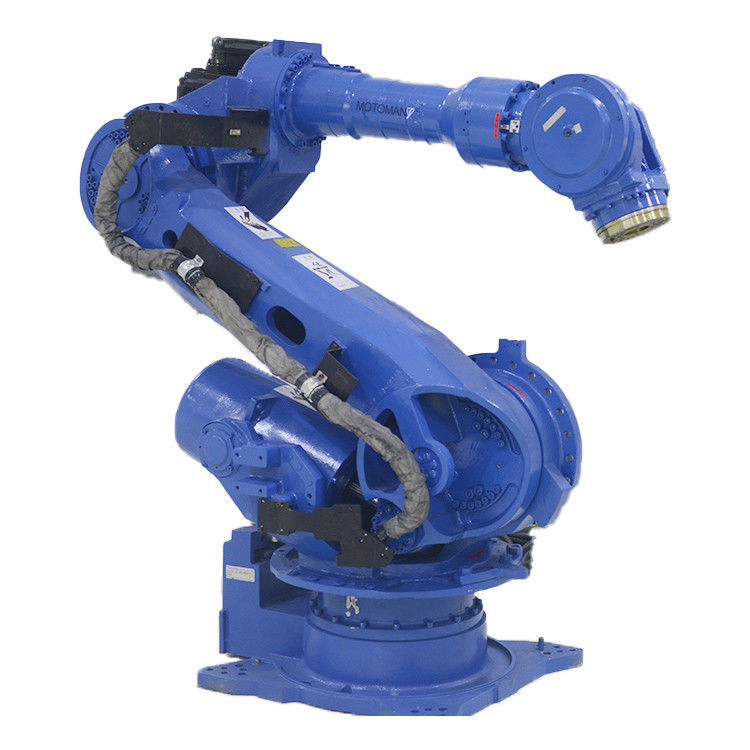

Assi automatico di Yaskawa ES165D sei che trattano impilando il carico 165kg del robot 0

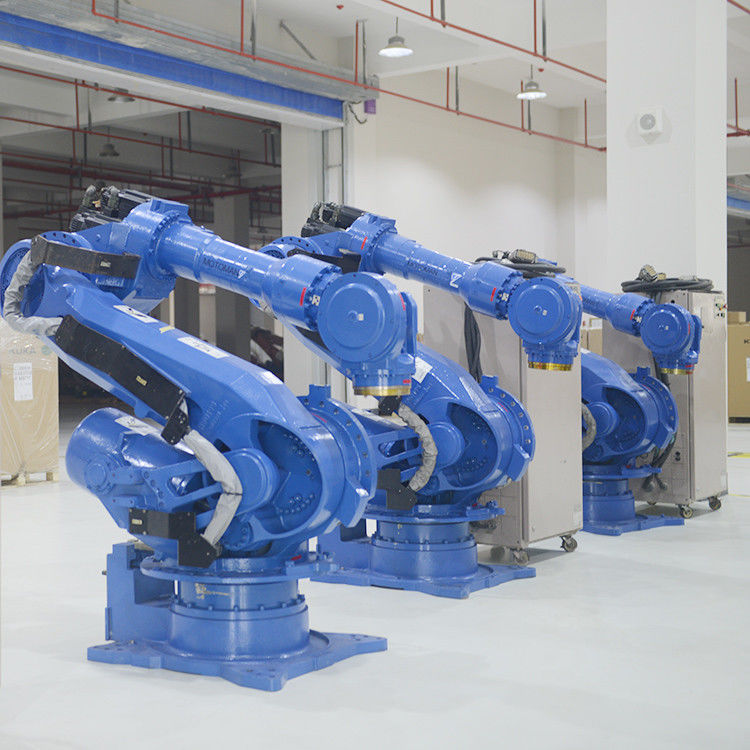

Assi automatico di Yaskawa ES165D sei che trattano impilando il carico 165kg del robot 1

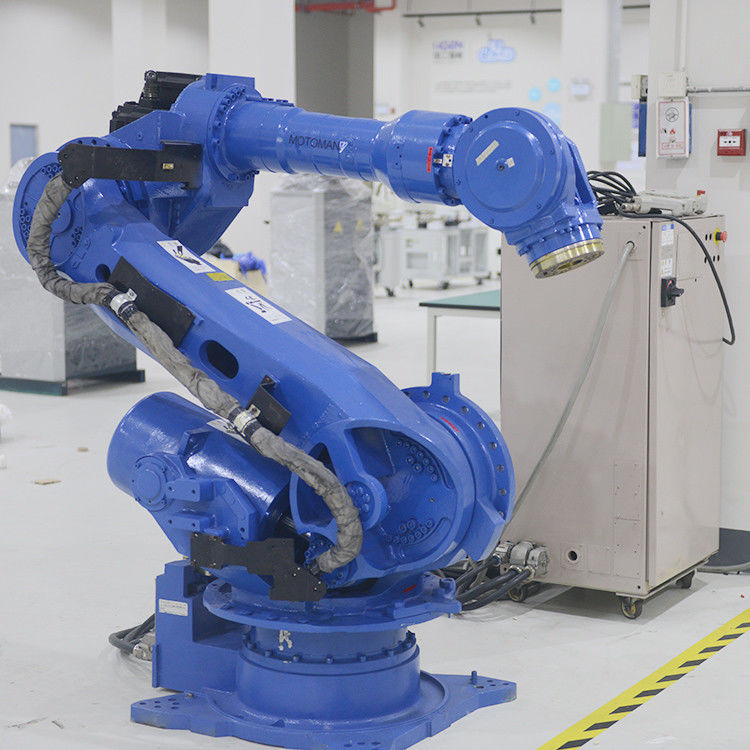

Assi automatico di Yaskawa ES165D sei che trattano impilando il carico 165kg del robot 2

FQA



Q: Chi sono noi?



: Il robot il Co., srl di Pengju è stato stabilito nel 2011 ed è una società intelligente dell'attrezzatura che si specializza nel commercio importato del robot, integrazione del progetto di automazione, leasing di attrezzatura meccanica, vendite e la riparazione dei robot ed accessori del robot, manutenzione del robot ed addestramento di tecnologia del robot.
La società ha istituito i centri di servizio di vendite ed i centri su grande scala dell'applicazione della tecnologia a Shenzhen, Chongqing, nuova area di Xiong'an e Chang-Sha. La società ha riservato un gruppo di ingegneri tecnici professionisti, che possono fornire i servizi professionali e tempestivi e le soluzioni complete dell'applicazione del robot per sostenere la domanda dei clienti delle linee di produzione automatizzate per migliorare l'efficienza di produzione. La società ha aderito sempre al principio corporativo «di professionalità è il fondamento, il servizio è la garanzia e la qualità è la reputazione», ha stabilito un'immagine aziendale «di professionalità, di professionalità, di integrità e di progresso» e di tutto cuore fornisce i migliori prodotti ed i servizi per il vasto numero degli utenti.
Il nostro scopo è di permettere ai clienti vero di utilizzare bene i robot



Q: Che marca di robot potete comprare da noi?



: Abbiamo i robot di Kuka, i robot di Yaskawa, i robot di Fanuc, i robot di ABB e robot di Nazhi





Q: Sono tutti in azione?



: Sì, la società ha intorno 1000 unità in azione



Q: Riciclate i robot?



: Il riciclaggio, se avete un robot che deve essere riciclato, ci contatta prego
